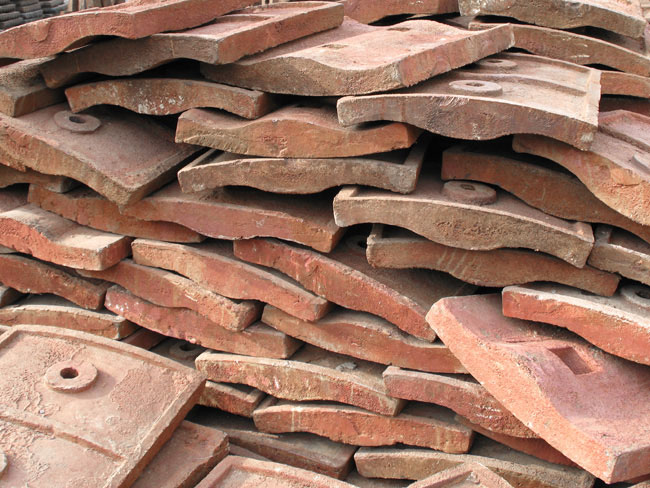

球磨機的主體是一個水平安裝在兩個大型軸承上的低速回轉的筒體。球磨機襯板的主要作用是保護筒體，使筒體避免受研磨體和物料的直接沖擊和研磨；同時也可以通過不同型式的襯板來調筒體內部研磨體的運動狀態。襯板是磨機的關鍵易損件，其性能好壞直接影響磨機的工作性能。在磨機工作過程中，襯板會不斷受到磨損，縮短其使用壽命。在安裝襯板時有一定的安裝步驟與注意事項。

一、球磨機襯板安裝步驟

1.安裝前準備工作

檢查現場施工照明條件是否符合安全過程，是否符合安全規程規定；準備好起重工具；清理現場衛生，并將所用工具器具準備完好；打開出入口防爆門和人孔門進行通風；

2.安裝順序

先安裝端蓋部扇形襯板。安裝端蓋部扇形襯板是從下邊的一塊裝起，然后從兩邊向上裝滿半圈，每塊裝好后，要連接螺栓，但螺母不要擰緊。然后，將筒體旋轉180°，裝剩下的半圈，最后緊固所有螺栓。

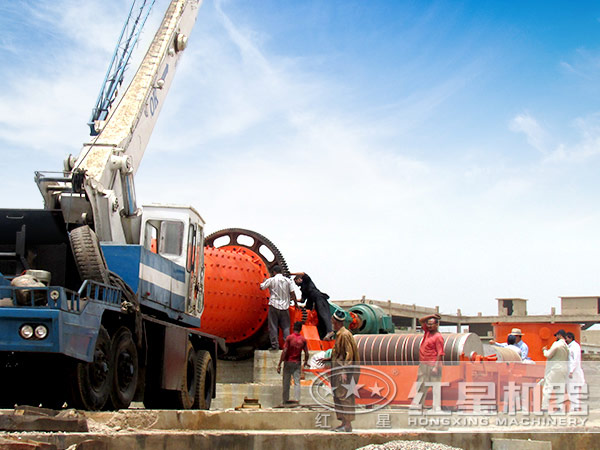

然后安裝筒體襯板，先安裝大罐正下方的楔形鐵，用螺栓緊固后，兩端用楔形鐵固定，使用起重設備轉動大罐90°。然后裝大罐的1/4圈襯板，再用楔形鐵緊固，再使用起重設備旋轉大罐180°，安裝最后1/4圈襯板。

二、球磨機襯板安裝注意事項

1.安裝襯板前應將筒體內的塵垢清除干凈，球磨機安裝襯板時，應在筒體內壁與襯板之間涂一層1：2水泥砂漿，并趁濕將襯板螺栓擰緊。襯板之間的間隙也用砂、漿抹平。

2.球磨機安裝襯板前應先對襯板進行檢查和修整，其背面和四周應光滑平整，螺栓孔應徹底清砂和清除鑄造飛邊，使螺栓能順利穿入。

3.固定襯板的螺栓，應仔細地墊好密封墊，以防止漏出礦漿。

4.有方向性的襯板應注意方向不得裝反。長磨機一般由隔倉板把磨筒隔成前后兩倉。進料端為第一倉，第一倉為階梯襯板。安裝時，階梯襯板的薄端應與磨機工作時回轉方向的箭頭方向一致。隔倉板的篦子孔是錐形的，安裝時應使錐口的大端與球磨機的排料方向一致。筒體襯板不能形成環形間隙。

5.安裝隔倉板時，應穿好全部螺栓，然后分三次逐步把螺栓擰緊。同時注意，應先緊筒體內中心圓盤上連接螺栓后緊筒體上的螺栓。螺栓全部擰緊以后，把筒體內中心圓盤上螺栓的螺帽用電焊“點焊”防松。

6.水泥砂漿凝固達到強度要求后才可以投料試車。運轉中發現螺栓松動必須及時擰緊。
